Jaringan Komputer 2, Skills Integration Challenge-Routing IP Packets - TI Polnes 2013

Laporan Praktikum Jarkom 2

Endar Kurniawan

12615019

Politeknik Negeri Samarinda

Tujuan Praktikum
1. Mahasiswa dapat Kemampuan integrasi Routing IP paket
2. Mahasiswa dapat megkoneksikan komputer 1A dan 1B dengan server melalui dua router.
3. Mahasiswa dapat melakukan uji koneksi dari hasil praktikum ini.

Saya akan membahas cara konfigurasi ip router menggunakan Cisco Packet Trace sebagai tempat praktek  dan menjawab pertanyaan yang ada pada cisco networking academy bagian 5.6.1 yang dikerjakan pada Paket Tracert untuk menyelesaikan tugas jaringan komputer yang diberikan oleh Dosen jarkom.

Topology Diagram:

Keterangan :

Learning Objectives:

      1.    Configure a router interface using a GUI.

      2.    Explore a routing table.

      3.    Configure a static route using a GUI.

      4.    Explore the routing of IP packets.

Task 1: Configure a router interface.

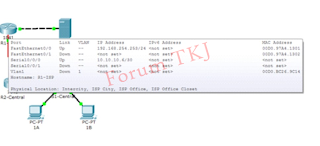

Disini masalah terdapat di local area network PC 1A , karena tidak dapat mengakses Eagle Server, dan masalah kemungkinan ada pada router, coba kita cek pada router R1 – ISP pada keterangan info :

Pada bagian fastethernet0/0 dan serial 0/0/0 semua terhubung dengan baik, sekarang pada bagian R2 – Central, pada keterangan :

Dan permasalahannya ternyata ada pada R2 – Central karena pada Fastethernet 0/0 tidak dalam keadaan “up” dan tidak terdapat ip address maka dari itu kita akan mengkonfigurasi route R2-Central agar bias terkoneksi ke server eagle dengan cara klik pada router R2-Central, dan ada 2 cara untuk emngkonfigurasi IP pada router, pertama pada Tab CLI dengan cara mengetikan :

R2-Central>ena
R2-Central#config t
Enter configuration commands, one per line.  End with CNTL/Z.
R2-Central(config)#interface fa0/0
R2-Central(config-if)#ip address 172.16.255.254 255.255.0.0
R2-Central(config-if)#no shutdown
R2-Central(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
R2-Central(config-if)#end
R2-Central#
%SYS-5-CONFIG_I: Configured from console by console
 R2-Central#

Setelah selesai di konfigurasi masuk ke Static Routes jika semua sudah diisi sesuai petunjuk inilah hasilnya :

Kemudian langkah terakhir masuk ke global setting untuk menyimpan hasil yang sudah di konfigurasi inilah hasilnya :

Hasil Praktikum:

Berdasarkan hasil yang didapat inilah yang membuktikan komputer 1A, 1B, dan eagle server dalam satu jaringan.

     Itulah tadi penjelasan dari saya tentang cara konfigurasi ip router menggunakan Cisco Packet Trace sebagai tempat praktek  dan menjawab pertanyaan yang ada pada cisco networking academy bagian 5.6.1 yang dikerjakan pada Paket Tracert untuk menyelesaikan tugas jaringan komputer yang diberikan oleh Dosen jarkom saya mohon maaf apa bila dalam penjelasan diatas ada yang sulit dimengerti atau tidak jelas.  artikel ini dibuat untuk menyelesaikan tugas jaringan komputer pada cisco networking academy 5.6.1: Skills Integration Challenge-Routing IP Packets.
